Novinka · indukční technologie

Nástroj upnutý za pár sekund.
Malý a přenosný.

Stolní indukční ohřívač pro tepelné (shrink‑fit) upínání nástrojů. Cívka během několika sekund bezkontaktně ohřeje nos upínače, karbidová stopka zajede dovnitř a po zchladnutí drží silou, které se kleština ani hydraulika nevyrovná. Žádné pohyblivé díly, žádné opotřebení, opakovatelnost pokaždé.

Spustit 3D animaci Technické údaje

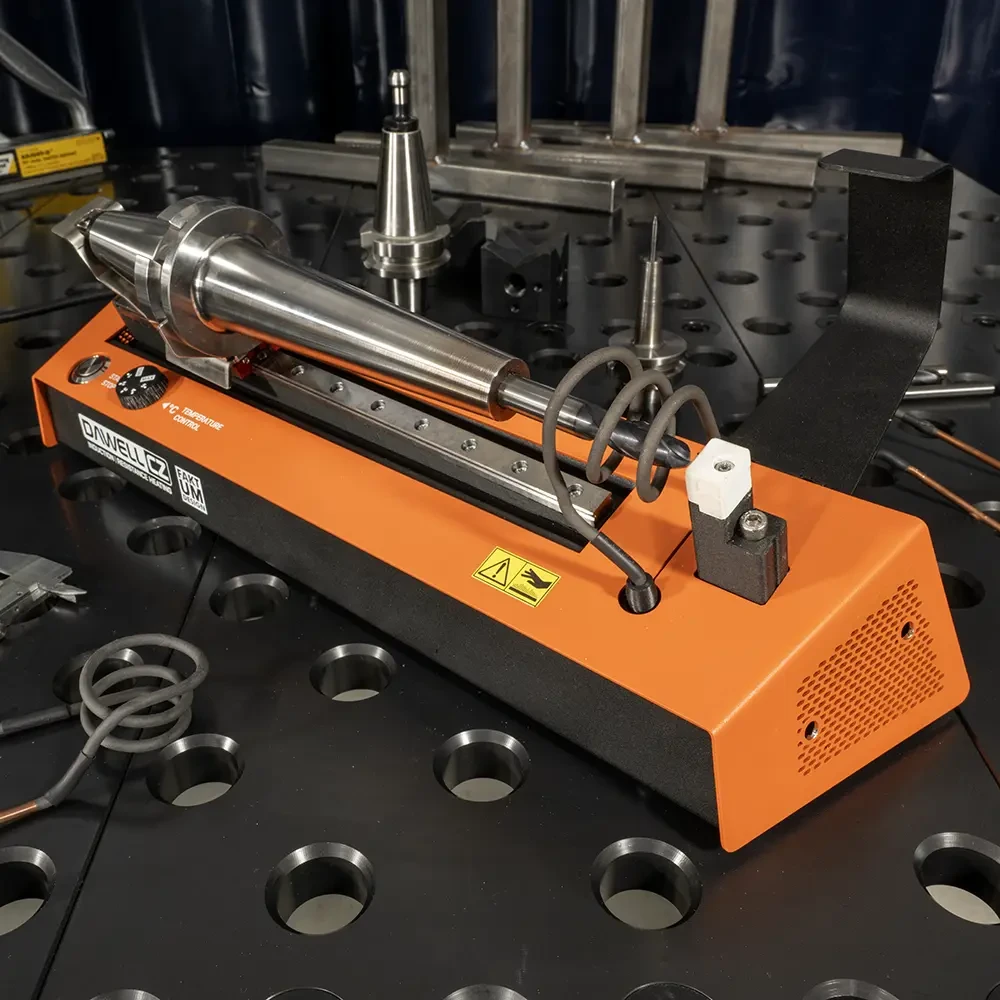

Indukční shrink-fit ohřívač Dawell CZ se smršťovacím upínačem a indukční cívkou
Stolní provedeníRegulace teplotyPojízdný držák + pevná cívka
3D animace procesu

Jak to funguje – krok za krokem

Celý cyklus upnutí od vložení upínače po hotový, změřitelně přesný nástroj. Kamera vede sama, scénu ale můžete kdykoli uchopit myší a otočit si ji.

01 / 07Vložení upínače
tažením myší otočíte scénu · kolečkem přiblížíte · kamera se po kroku vrátí

Načítám 3D scénu

3D zobrazení není v tomto prohlížeči dostupné

Otevřete stránku v aktuálním Chrome / Edge.

mezerník přehrát / pauza←→ krokyR od začátkuC auto kameraF celá obrazovka Rozměry v řezu jsou pro názornost zvětšeny; hodnoty roztažení vycházejí z tepelné roztažnosti oceli (~12 µm/m·K).
Fyzika za tím

Proč indukce?

Teplo nevzniká v cívce, ale přímo v materiálu upínače. Střídavé magnetické pole indukuje v povrchové vrstvě nosu vířivé proudy a ty ho ohřejí zevnitř. Rychle, přesně, jen tam, kde je to potřeba.

⊗⊗⊗⊗⊗ ⊙⊙⊙⊙⊙ nos upínače (ocel) otvor pro stopku cívka · VF proud magnetické pole vířivé proudy → Jouleovo teplo v povrchové vrstvě kužel a příruba mimo cívku zůstávají chladné · ohřívá se jen část, která se má roztáhnout ~ 20 °C~ 20 °C 250–350 °C
1

Teplo vzniká v upínači, ne okolo něj

Cívka se nedotýká dílu. Vířivé proudy ohřívají tenkou povrchovou vrstvu nosu a teplo prostupuje ke stěně otvoru během několika sekund. Pec potřebuje desítky minut, horký vzduch je pomalý a nepřesný.

2

Přesně na teplotu, nikdy přepálit

Regulace teploty na panelu drží pracovní rozsah upínače. Nedochází k popouštění oceli ani k degradaci tvrdokovu nástroje; stopka se vkládá do již ohřátého otvoru a sama se nehřeje.

3

Roztažení ~40 µm stačí

Ocel se při ohřevu o ~280 K roztáhne o zhruba 12 µm na každý milimetr průměru a kelvin na tisíc. U otvoru Ø12 mm to je asi 40 µm, což hravě překoná přesah uložení, a po zchladnutí vznikne rovnoměrný radiální tlak po celém obvodu stopky.

4

Uvolnění nástroje stejným cyklem

Nasadit cívku, pár sekund ohřát, nástroj vytáhnout. Upínač se neopotřebovává, nejsou tu žádné šrouby, kleštiny ani membrány, které by ztrácely sílu.

Co to přinese zákazníkovi

Přesnost, kterou je vidět na dílu i na faktuře

Shrink‑fit není jen další způsob upnutí. Je to přímý vliv na životnost nástrojů, kvalitu povrchu a prostoje stroje.

~ 2 min

Výměna nástroje

Ohřev v sekundách, zchladnutí do minuty. Místo seřizování kleštin a utahování momentovým klíčem jeden stisk tlačítka.

G2.5

Vyvážení pro vysoké otáčky

Symetrické, rotačně souměrné těleso bez drážek a šroubů. Nižší vibrace, tišší stroj, menší zatížení vřetene.

0 dílů

Nic k opotřebení

Žádné kleštiny, matice, membrány ani těsnění. Upínač je jeden kus oceli, stačí ho udržovat čistý. Opakovatelnost stejná po tisíci cyklech.

Srovnání nákladů

Indukce vs. horký vzduch a pec

Zařízení

Technické údaje a obsluha

Kompaktní stolní jednotka: držák upínače na lineárním pojezdu, pevná indukční cívka, regulace teploty a jedno tlačítko. Nic víc obsluha nepotřebuje.

Obsluha v šesti krocích

  1. 1Vložit upínač do držáku. Nos směřuje k cívce, kužel leží v držáku.
  2. 2Přisunout cívku po vedení tak, aby obepnula nos upínače.
  3. 3Stisknout START. Regulátor ohřeje upínač na nastavenou teplotu a vypne.
  4. 4Zasunout nástroj na doraz, případně na nastavenou délku.
  5. 5Odsunout cívku a nechat zchladnout (ambientně nebo v chladicí stanici).
  6. 6Hotovo. Nástroj drží, upínač jde rovnou do stroje. Uvolnění: opakovat kroky 2–3 a nástroj vytáhnout.

Bezpečnost: nos upínače je po ohřevu horký, manipulovat rukavicemi nebo počkat na zchladnutí. Před ohřevem otvor vyčistit, zbytky maziva by se mohly zapéct.

DAWELL CZ

Český výrobce mobilních indukčních a odporových ohřevů z Třebíče. Od roku 2012 vyvíjí, vyrábí a exportuje ohřívací zařízení pro průmysl, servis a montáž. Shrink‑fit ohřívač staví na stejné indukční platformě, která už běží v tisících dílen.

2012
rok založení
50 000+
prodaných zařízení
45+
exportních zemí
15
základních typů ohřívačů
Předvedení u vás

Přivezeme zařízení

Upneme váš nástroj před vámi a změříme házivost na vašem vřetenu. Technologie je ověřená v německém průmyslu, teď ji přinášíme na český trh.
